在工业自动化领域，EtherCAT凭借高实时性、高同步精度、灵活的拓扑结构，已成为工业现场总线的主流协议之一。随着工业供应链国产化需求的持续提升，稳定、易用、高性价比的国产EtherCAT从站方案，成为众多硬件开发者、设备厂商的核心诉求。今天为大家带来一款全国产核心芯片打造的 EtherCAT 从站 Demo 板，采用「北京方芯半导体自研 FCE1100 EtherCAT 从站控制器（ESC）+FCP1140 工业级 PHY 芯片 + STM32F407 主控 MCU」的成熟方案。本方案采用异构分工架构设计：由专用 FCE1100 （对标倍福ET1100）芯片硬件实现 EtherCAT 协议物理层与数据链路层全流程处理，搭配自研电流（FCP1140）PHY，保障纳秒级分布式时钟同步、低延迟确定性通信；同时依托 STM32F407 Cortex-M4 内核的强劲算力、浮点运算能力与丰富的工业外设资源，承接上层应用逻辑、控制算法、外设驱动与全链路数据处理，是工业自动化领域兼具高性价比、强实时性与开发便捷性的通用型 EtherCAT 从站落地方案。
这款开发板以方芯半导体完全自研的国产 ESC、PHY 芯片为核心，搭配生态成熟、开发门槛极低的 STM32F407 主控，同时兼顾了国产化自主可控属性、“开箱即用”的开发易用性与工业级高可靠性，完美适配各类工业自动化场景的前期方案验证与快速产品化开发。针对该方案，方芯半导体可免费提供全套原理图设计文件，同时支持免费申领方案涉及的方芯自研芯片样片，全力助力客户快速完成测试验证与产品落地！

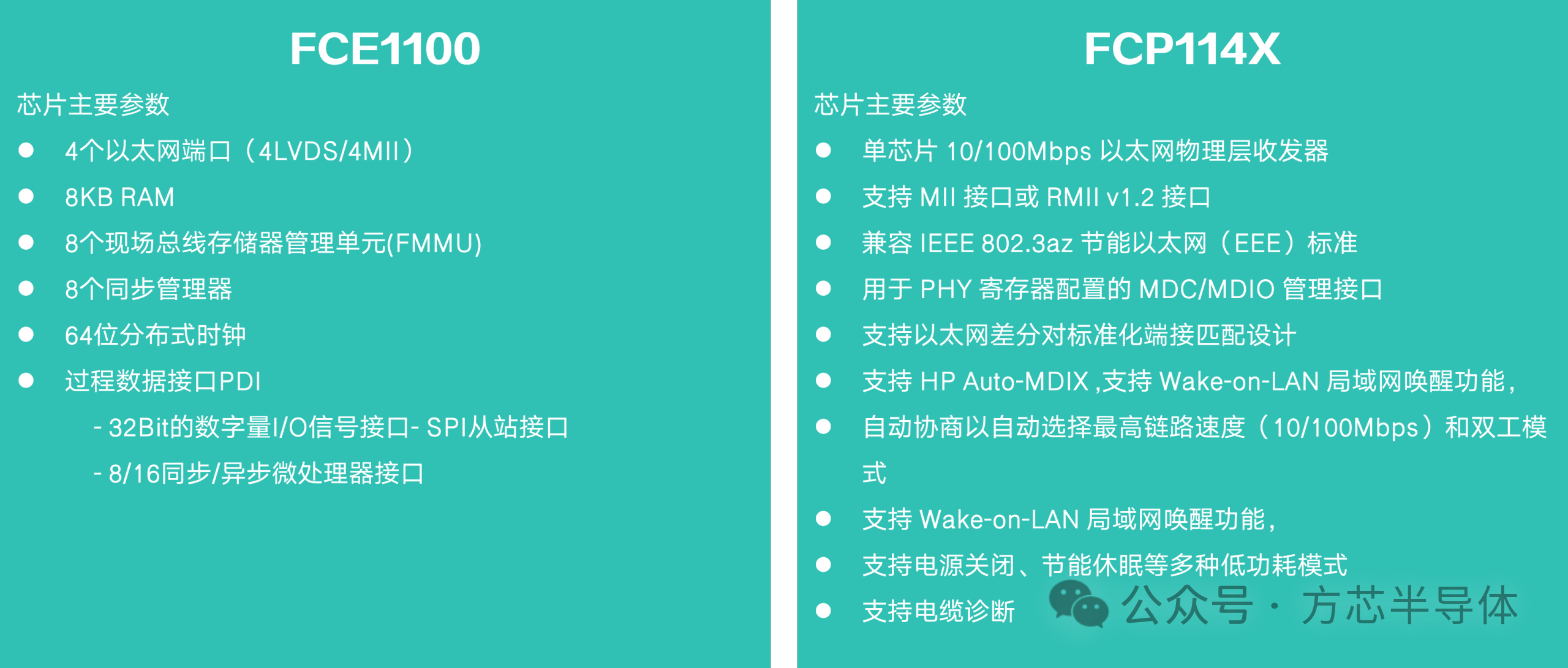

FCE1100_FCP1140_STM32F407开发板是一款分立式架构的EtherCAT从站开发板，核心硬件采用“国产ESC+国产PHY+通用MCU”的组合，核心配置如下：- EtherCAT从站控制器（ESC）：方芯自主研发的FCE1100芯片
- 核心通信方式：MCU与FCE1100之间采用16 Bit异步微处理器接口通信
- 网络接口：一进一出双EtherCAT接口，支持标准EtherCAT总线级联
该开发板通过EtherCAT协议实现高速实时通信，支持TwinCAT等主流主站软件直接配置、监控从站状态，可全面满足工业场景的实时性与扩展性需求，核心面向工业自动化、电机控制、物联网设备等场景的前期开发与原型验证。

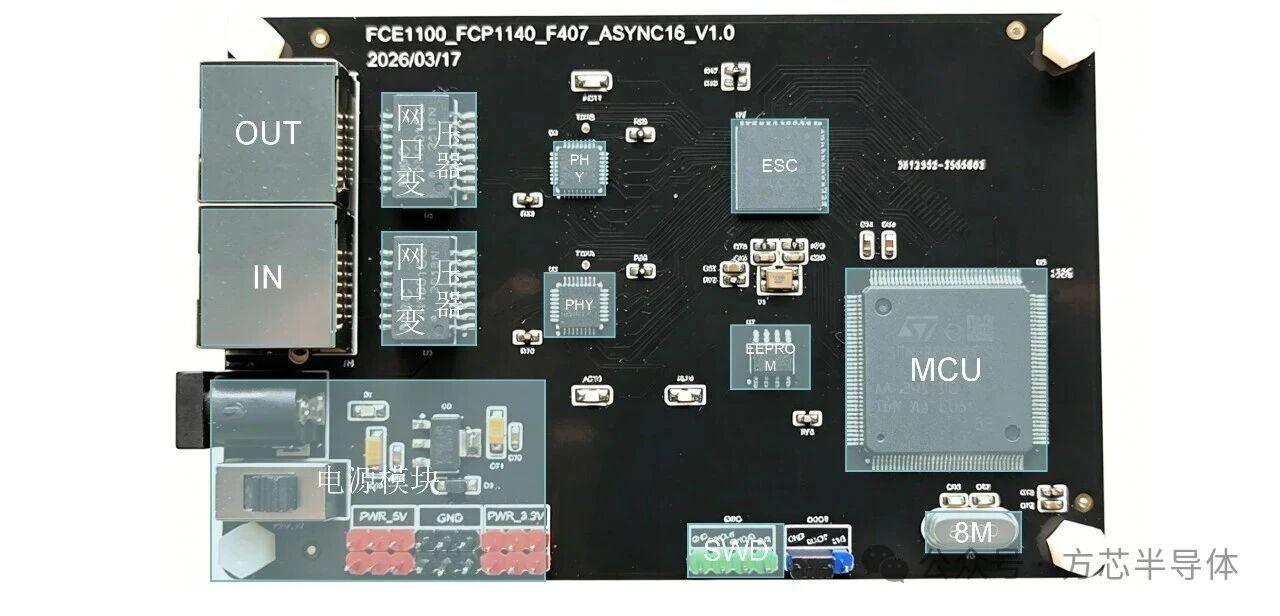

开发板搭载标准异步8/16位微处理器接口，采用地址与数据总线混合复用的设计，双向数据总线支持8位或16位宽，可灵活适配不同主控的接入需求。本次设计中，MCU与FCE1100之间采用16 Bit位宽通信，可实现更高的数据传输效率，适配EtherCAT协议的高实时性要求。整板供电采用AMS1117-3V3外部LDO芯片实现，核心支持5V DC供电，同时预留排针与DC接头两种供电接口，可适配实验室调试、样机验证等不同场景的供电需求，降低用户的使用门槛。开发板配备一进一出两个EtherCAT接口，采用“变压器+RJ45”的分离式硬件方案，相比一体化网口方案，可有效降低硬件BOM成本，同时保留了工业级的通信稳定性，适配产线级联、多节点组网等典型工业应用场景。
- PHY芯片采用自研FCP1140，芯片时钟由FCE1100直接提供，无需额外配置晶振，简化了外围硬件电路设计；
- ESC芯片FCE1100采用25MHz无源晶振作为时钟输入，芯片配置为双MII端口，分别连接两颗FCP1140 PHY芯片，实现双网口通信；
- 主控MCU STM32F407ZGT6采用8MHz无源晶振作为时钟输入，保证主控系统的稳定运行。
开发板外挂16K EEPROM，可用于存储EtherCAT从站设备的描述信息与芯片初始配置，实现掉电数据不丢失；同时引出标准SWD调试接口，可直接用于程序下载与在线调试，适配STM32常规开发流程，开发者可快速上手。原生支持TwinCAT、Codesys等工业领域主流EtherCAT主站软件，无需额外适配，即可完成从站参数配置、状态监控、数据交互等全流程操作，兼容现有工业开发的主流生态。
这款分立式开发板的核心优势，在于兼顾了国产化、实用性与灵活性，没有过度冗余的设计，完全贴合工业开发者的实际开发需求：- 核心器件国产化：ESC与PHY两大核心芯片均为方芯半导体自主研发，可实现EtherCAT从站核心环节的国产化替代，适配工业领域的供应链自主可控需求；
- 分立式架构灵活可控：采用ESC与PHY分离的硬件架构，便于开发者进行硬件调试、参数优化与成本管控，可直接基于该方案进行量产化产品的移植开发；
- 开发门槛低：搭配行业通用的STM32F407主控，采用标准SWD调试接口，兼容主流开发工具与主站软件，开发者无需更换开发习惯，即可快速完成EtherCAT从站方案的验证；
- 工业级可靠性：硬件设计完全贴合工业场景需求，通过EtherCAT协议实现高速实时通信，可满足电机驱动、智能制造等复杂场景的实时控制要求。
这款开发板专为工业实时控制场景打造，主要适用于以下方向的前期开发与验证：
FCE1100_FCP1140_STM32F407开发板，是一款可靠、易落地的国产EtherCAT从站解决方案。它以自研国产ESC+PHY芯片为核心，搭配成熟的通用MCU平台，通过16 Bit异步微处理器接口实现高效实时通信，既满足了工业领域的国产化替代需求，也兼顾了开发者的开发习惯与落地成本。对于需要快速验证EtherCAT从站方案、推进产品国产化升级的开发者与设备厂商而言，这款开发板可有效缩短开发周期，快速完成从原型验证到产品落地的全流程开发。
